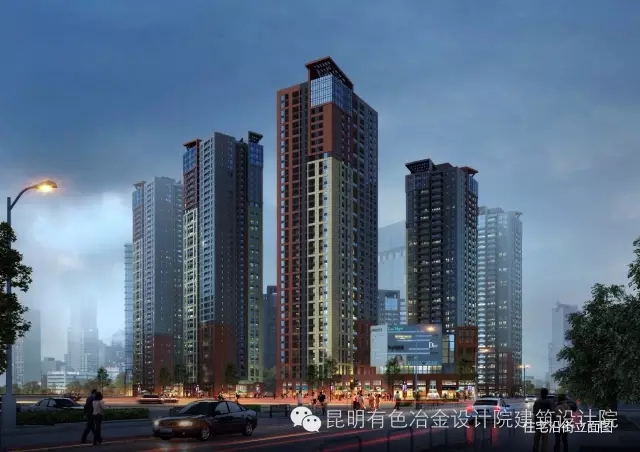

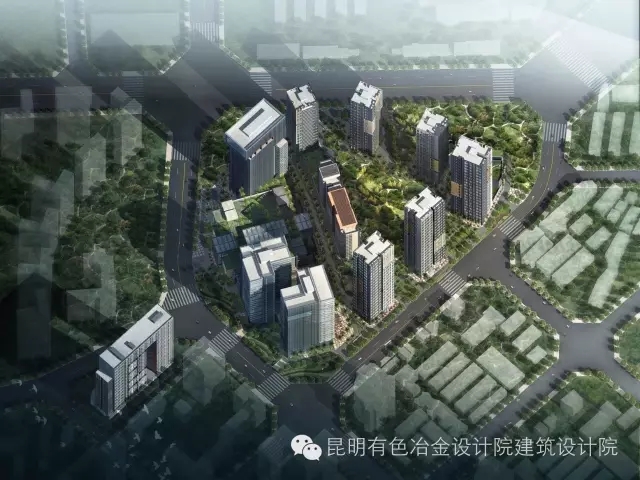

由我公司建筑设计院设计的七彩俊园项目，位于昆明市白塔路延长线与环城东路交接处形成的三角地带。用地面积6.44万m2，建筑总面积45.928万m2地上建筑面积34.53万m2、地下建筑面积11.4万m2。项目2010年开始设计，2012年竣工验收,获得中国有色金属建设协会2016年度部级优秀工程设计一等奖。

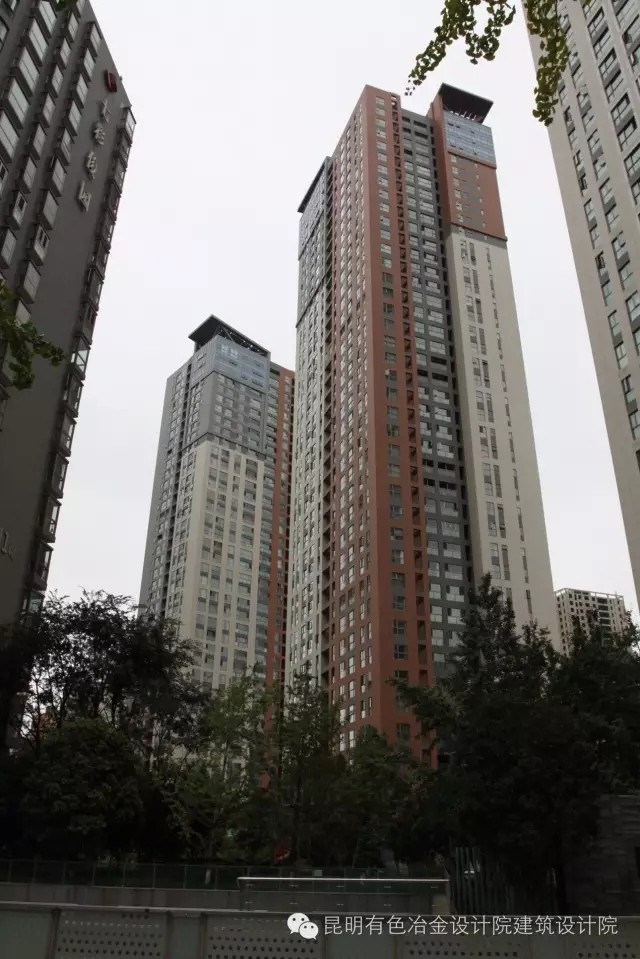

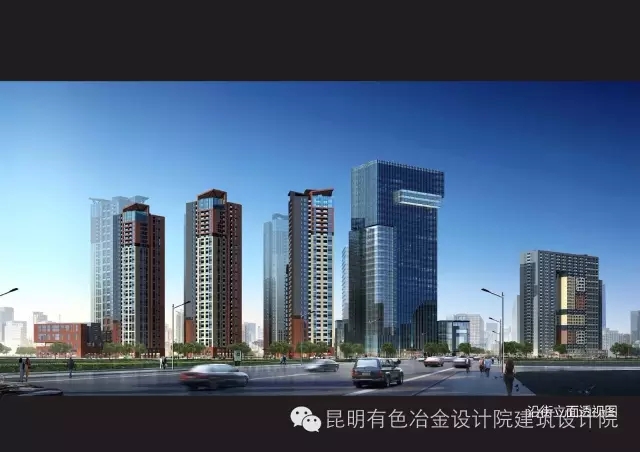

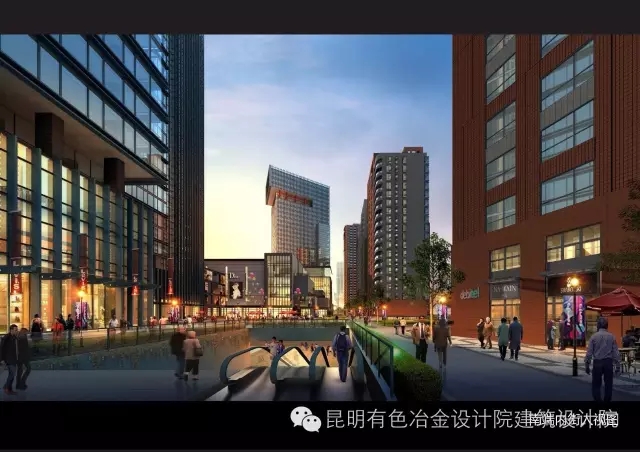

七彩俊园项目是一个集商业、办公、娱乐、餐饮、住宅等为一体的超大型综合体建筑群。建筑规模较大，功能复杂并且综合性较强，是具有代表性的综合地产开发项目，项目由超高层写字楼(交通银行云南省分行）、大型地面综合商业、沿街底商、超高层住宅、大型地下超市、大型地下停车场(2483个)、大型人防工程等功能组成。各功能的相互穿插建使得建筑的复杂性大大增加。建筑平面功能组织、建筑立面形态设计、交通流线设计、消防设计以及不同类型的建筑结构选型及优化设计都成为本项目的设计难点。
项目中不同使用功能的建筑相互组合、交叉又各自独立，设计通过多次的方案比选、计算、优化使得建筑设计在满足使用功能和消防安全的前提下，得到一个最为经济的设计方案。
七彩俊园项目高层，属B级高度复杂高层建筑结构。地基基础：无塔楼部分地下室采用柱下桩基础、塔楼采用剪力墙下的桩筏基础。各承台之间用连系梁连接，地下室底板采用刚性防水板。本工程场地平坦，基础梁、隔水底板的刚度和强度确定考虑了地下水浮力的影响。为避免差异沉降对结构的不利影响，在各栋高层建筑周围设置沉降后浇带。
采用两个三维空间分析软件(SATWE和PMSAP)进行分析比较。采用考虑抗扭耦联的振型分解反应谱法，选择较多振型计算，计入竖向地震作用，保证参与质量不小于总质量的90%，以充分考虑高振型的影响。另外，对结构进行水平地震作用弹性动力时程分析计算，地震波选取按规范的规定，选用两条实际地震记录波和一条人工波进行时程分析。设计计算考虑双向地震作用和偶然偏心地震作用，并取最不利工况计算。同时采用弹性时程分析法进行补充计算复核，计算结果基本一致,均满足设计规范要求。在设计中采取了合理的结构布置，同时提高了底部加强部位构件的抗震措施，保证结构具有良好的抗震性能。

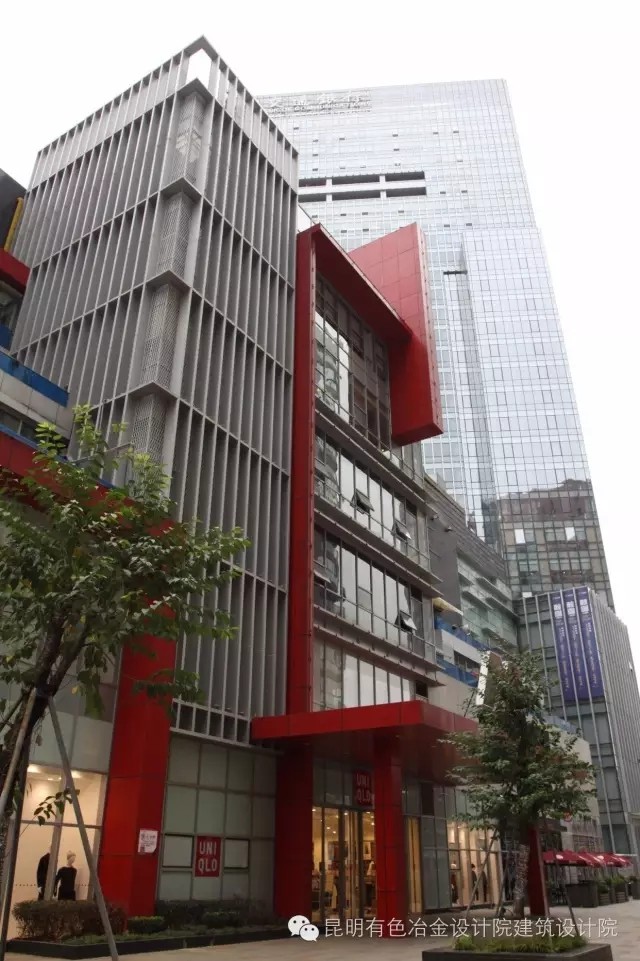

商业建筑结构类型为钢框架结构，其抗震设防类别为重点设防类抗震设防类别为重点设防类，多遇地震作用下，其楼层最大的弹性层间位移角不大于1/300的限值。设计将地下室的顶板作为上部结构的嵌固部位，为确保地下室顶板对上部结构的有效约束，设计结合建筑的地下室功能布置，在地下室塔楼及塔楼外围1~2垮范围内，合理增，设钢筋混凝土剪力墙，地下室结构的楼层侧向刚度已远远大于相邻上部楼层侧向刚度的2倍；地下室面积较大，最小边长约300米，为有效解决结构超长带来的不利影响，设计除设置收缩后浇带、沉降后浇带，地下室混凝土采用抗裂防水（抗渗）混凝土，间隔一定距离设置加强带。上部钢柱脚采用插入式柱脚，伸入±0.000下2000mm，柱身设置栓钉；±0.000位置钢柱与型钢梁相连，保证嵌固位置具有足够抗弯刚度。经三维空间分析软件计算,均满足设计规范要求。在设计中采取了合理的结构布置，同时按9度设防烈度的要求加强其抗震措施，确保结构具有良好的抗震性能。

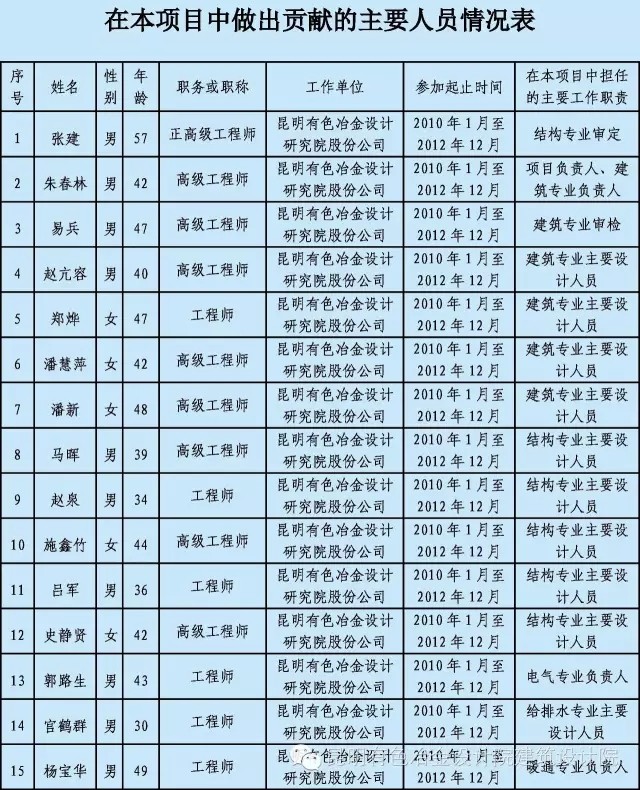

主要人员
